Fluchttürsteuerung mit Türterminals

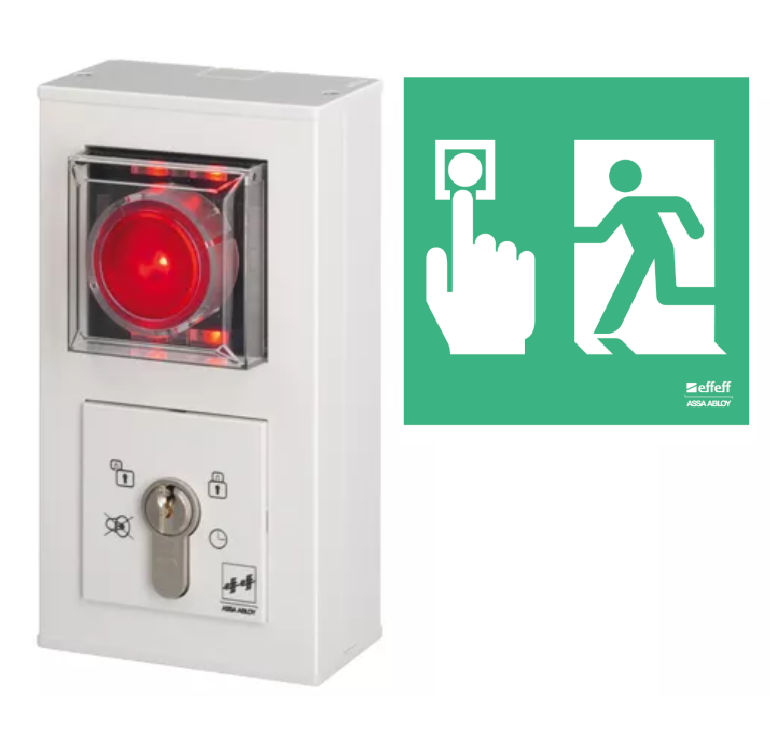

RWT - 1380 aP-Türterminal für Schalterprogramme
aP-Türterminal, Modell 1380, inklusiv: 1 x Hinweisschild, 1 x Nottaste, 1 x Schlüsselschalter, 1 x Rahmen und aP-Gehaüse. Erfordert abgesetztes Fluchtürsteuerungsmodul 720-40
Please sign in to access more documents
Once signed in, you may be able to access additional documents for your account.
Übersicht
Bedienteil in Fluchtrichtung in Verbindung mit einer externen Fluchttürsteuerung. Zum Anschluss an ein Fluchttürsteuergerät Art.-Nr. 022660 (Modell 720-40) geeignet. Nottaster mit Klarsichtabdeckung Die rote Betätigungslinse des aP-Fluchttürterminals ist so in den Nottaster mit der transparenten Schutzabdeckung eingebaut, dass diese nach Betätigung nicht verloren gehen kann. Die Klarsichtabdeckung ist aufklappbar. In den Nottaster und den Schlüsselschalter sind Summer und Sabotagekontakt integriert.
Merkmale und Vorteile: Türterminal
Merkmale und Vorteile: Türterminal
- Nottaste beleuchtet mit wiederverwendbarer, unverlierbarer, nicht splitternder Schutzhaube
- Integrierte optische Türzustandsanzeige mit symbolisch angeordneten Hochleistungs-LEDs (grün / rot / gelb) für entriegelt / verriegelt / Alarm
- Hinweisschild Nottaste Schlüsselschaltermodul
- Zum Ver-/Entriegeln, Kurzzeitentriegeln, Alarmrückstellung
- Mit Euro-Profilhalbzylinder, inkl. 3 Schlüssel
- Technische Daten
- Ohne Steuerung, externe Fluchttürsteuerung 022660 notwendig (Modell 720-40)
- Notschalter
- Schlüsselschalter mit Euro PZ, Schließbart verstellbar 8 x 45°, Länge 30,5 mm
- LED - Anzeige rot, grün, gelb
- Summer
- Sabotagekontakt bei Nottaste und Schlüsselschalter
- Betriebsspannung 12-24 V DC
- Eigenstromaufnahme 0,09 A bei 24 V DC
- Betriebstemperaturbereich 0 °C bis +40 °C
- Schutzart IP 30
- Farbe Gira - reinweiß glänzend
- Im aP Modul 2fach, Programm Gira Profil 55
