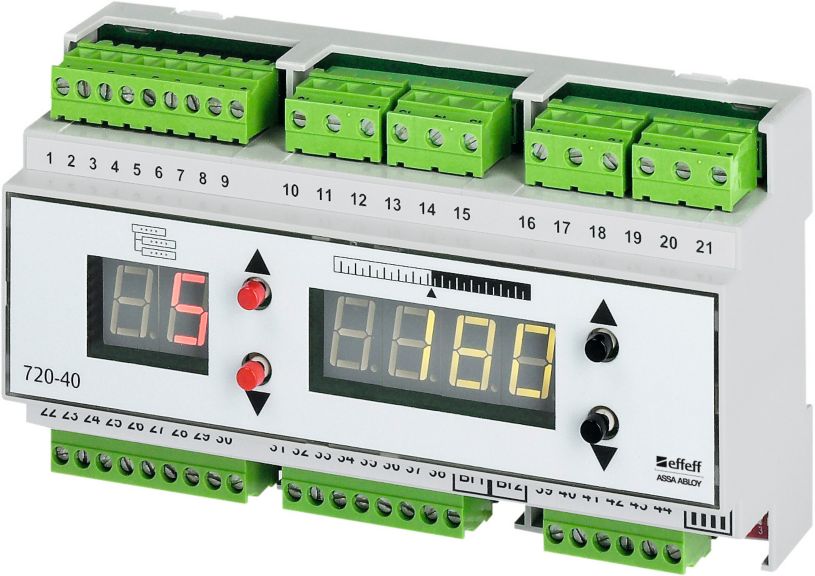

RWT - 720 abgesetzte Fluchtürsteuerung für Türterminal

Zur Steuerung von elektrischen Verriegelungselementen im Verlauf von Flucht- und Rettungswegen zugelassen gem. EltVTR. Zusätzliche Ein- und Ausgänge für z. B. Schleusenanlagen stehen ebenfalls zur Verfügung. Außerdem ermöglicht es die zusätzliche Überwachung und Steuerung mit BMA-, EMA- und ZK-Systemen.

• Ein Türterminal der Reihe 1380
• Ein Türterminal der Reihe 1337
• Bedienteil ohne örtliche Nottaste
• Erfordert TS-BUS Controller Modell 970 und externes Netzteil

• Anschlussmöglichkeit für Türterminals und Bedienelemente
• Anschlussmöglichkeit für Verriegelungselemente
• Einstellbare Zeitabläufe für max. Dauerfreigabe,Verzögerung Dauerfreigabe, Kurzzeitentriegelung, Voralarm, Alarmzeit, Orientierungssignal,
• Überwachung der Türoffenzeit bei Kurzzeitentriegelung.
• Mit 4 parametrierbaren Eingängen für:
  • Steuerung von Ver-/Entriegeln, Kurzzeitentriegelung, Alarmquittierung über einen potenzialfreien Kontakt von Bedienelementen wie z. B. Kartenleser, Türcodegeräte o.ä.
  • Kurzzeitentriegelung über Zutrittskontrollsystem oder
  • Notentriegelung über Brandmeldeanlage oder
  • Verriegeln mit Vorrang über Einbruchmeldeanlage oder
  • Entriegelung über Zeitschaltuhr uvm.
• Mit 4 parametrierbaren Relaisausgängen für:
  • Tür verriegelt/entriegelt oder
  • Tür offen/geschlossen oder
  • Sammelalarm oder Einzelalarm,
  • Ansteuerung Türöffner/Motorschloss/Drehtürantrieb/Feststellanlage.
• TS-Busschnittstelle für Parametrierung über Software (FT-Manager) und Vernetzung für den parallelen Betrieb an Visualierungssoftware, Tableau und WINMAG
• Anschlüsse: Schraub-Steckklemmen
• Technische Daten
  • Integrierte Steuerung
  • Externes Netzteil notwendig 24VDC (09400x)
  • Vernetzte Anwendung über RS-485 TS-BUS Controller (022520.11)
  • Einzelanwendung (offline) möglich
  • Notschalter über externes Türterminal
  • Bedienelement Schlüsselschalter über externes Türterminal oder Bedienteil ohne örtliche Nottaste
  • Einstellen von Zeiten und Funktionen über Display und Menütasten oder FT Manager über TS-BUS Controller (022520.11)
  • Eingangsspannung 12-24 V DC
  • Ausgangsspannung 12-24 V DC
  • Ausgangsstrom für externe Verbraucher Max. 2 A (abhängig vom externen Netzteil)
  • Eigenstromaufnahme 0,1 A bei 24 V
  • Betriebstemperaturbereich -20 °C bis +40 °C
  • Schutzart IP 30
  • Abmessungen Steureungsmodule159 x 90 x 60 mm, zur Hutschienenmontage
  • Abmessungen Sicherheitsrelaismodul 87 x 97 x 63 mm zur Hutschienenmontage
  • Eingänge 4 x parametrierbar
  • Ausgänge 4 x parametrierbar, Umschaltkontakt 30 V / 1 A
  • Schlüsselschalter entgegen Fluchtrichtung möglich (ohne Anzeige)
  • Fluchttürterminal für bidirektionalen Fluchtweg

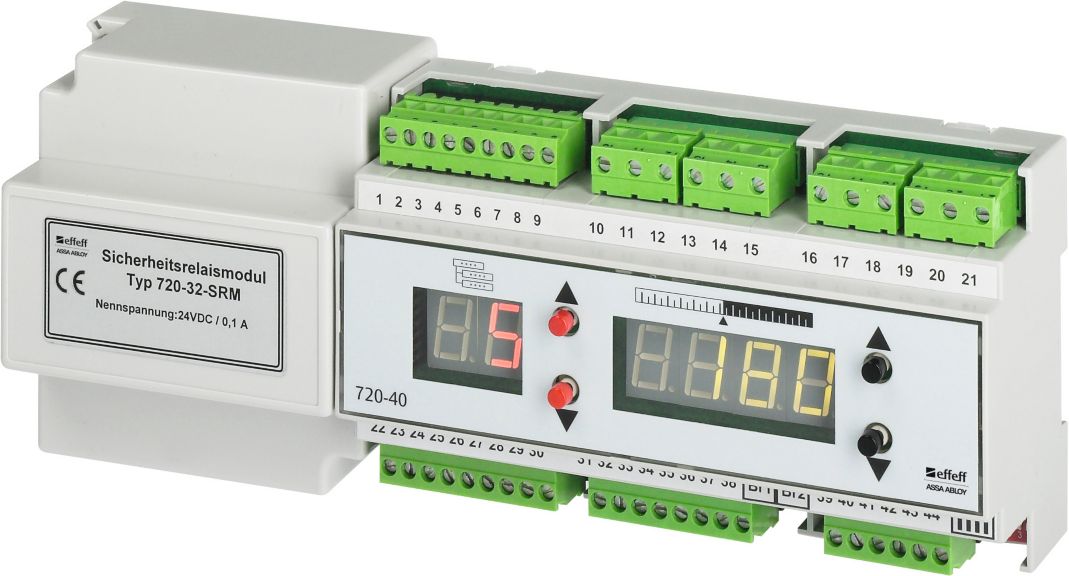

  • Anwendungen ohne örtliche Nottaste in Verb. mit zentraler Nottaste (nur Modell 720-42)
  • Anwendungen mit verzögerter Entriegelung über örtliche Nottaste in Verb. mit zentraler Nottaste unt FT-Manager (nur Modell 720-42)
