Robinets à soupape

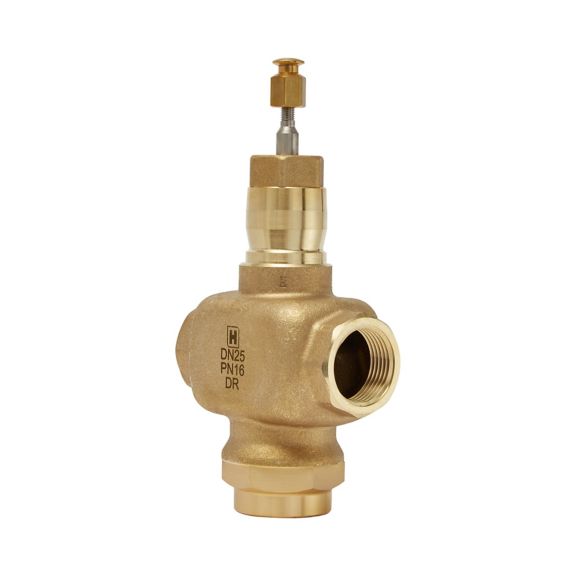

Série V5013R Vanne de régulation linéaire à 3 voies à filetage interne PN16
Les vannes de régulation linéaire de la série V5013R sont des vannes de régulation de mélange à 3 voies adaptées à la régulation des débits d'eau chaude et d'eau glacée pour une large gamme d'exigences KVS.
Aperçu
Les vannes V5013R sont principalement utilisées pour la régulation modulante de l'eau chaude et de l'eau glacée dans les systèmes hydroniques à circuit fermé contenant jusqu'à 50 % de glycol.
Ces vannes sont des mélangeurs à 3 voies et peuvent être actionnées par des actionneurs linéaires d'une course de 20 mm, tels que ML6420, ML6425, ML7420, ML7425, ML6421 ou ML7421, ou par des actionneurs pneumatiques MP953.
Corps en laiton avec raccords d'extrémité à filetage interne. Faible taux de fuite du siège grâce à une garniture auto-ajustable. Positionnement précis pour assurer un contrôle de la température de premier ordre. Caractéristique de débit à pourcentage égal pour l'orifice A-AB et débit linéaire pour l'orifice B-AB. Classe de pression PN16, plage de raccordement DN15-50.
Autres
prénom
La description
Taille de fichier
Date
Taille
V5013R VALVULAS LINEALES DE CONEXION ROSCADA PN16
application/pdf 33.7 KB
5/14/2023
33.7 KB
FIELD DEVICES PRODUCT CATALOG 2020
application/pdf 3.03 MB
7/17/2024
3.03 MB
V5013R VALVOLA LINEARE CON ATTACCHI FILETTATI PN16
application/pdf 26.11 KB
5/14/2023
26.11 KB
V5013R 3 -Wege Ventil mit Innengewinde (XP) Messing, PN16
application/pdf 205.72 KB
5/14/2023
205.72 KB
V5013R VANNE A SIEGE 3-VOIES AVEC SORTIES TARAUDEES, PN16
application/pdf 79.72 KB
5/14/2023
79.72 KB
V5013R INTERNAL THREADED END-CONNECTION LINEAR VALVE PN16
application/pdf 195.04 KB
6/21/2023
195.04 KB
prénom
La description
Taille de fichier
Date
Taille
V5013R VALVULAS LINEALES DE CONEXION ROSCADA PN16
application/pdf 33.7 KB
5/14/2023
33.7 KB
FIELD DEVICES PRODUCT CATALOG 2020
application/pdf 3.03 MB
7/17/2024
3.03 MB
V5013R VALVOLA LINEARE CON ATTACCHI FILETTATI PN16
application/pdf 26.11 KB
5/14/2023
26.11 KB
V5013R 3 -Wege Ventil mit Innengewinde (XP) Messing, PN16
application/pdf 205.72 KB
5/14/2023
205.72 KB
V5013R VANNE A SIEGE 3-VOIES AVEC SORTIES TARAUDEES, PN16
application/pdf 79.72 KB
5/14/2023
79.72 KB
V5013R INTERNAL THREADED END-CONNECTION LINEAR VALVE PN16
application/pdf 195.04 KB
6/21/2023
195.04 KB
prénom
La description
Taille de fichier
Date
Taille
V5013R VALVULAS LINEALES DE CONEXION ROSCADA PN16
33.7 KB
5/14/2023
V5013R VALVOLA LINEARE CON ATTACCHI FILETTATI PN16
26.11 KB
5/14/2023
V5013R 3 -Wege Ventil mit Innengewinde (XP) Messing, PN16
205.72 KB
5/14/2023
V5013R VANNE A SIEGE 3-VOIES AVEC SORTIES TARAUDEES, PN16
79.72 KB
5/14/2023
V5013R INTERNAL THREADED END-CONNECTION LINEAR VALVE PN16
195.04 KB
6/21/2023
Product Number
Connectez-vous pour voir les références disponibles en fonction de votre compte.
Part Number
Description
Leaf Category
Thumbnail
Add to list
V5013R1032
Valve de contrôle 3 voies, plage 50:1, taux de fuite 0,05 %, 20 mm, DN15, 2,5 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1032
Valve de contrôle 3 voies, plage 50:1, taux de fuite 0,05 %, 20 mm, DN15, 2,5 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1040
Valve de contrôle 3 voies V5013R1040, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 15, 4 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1040
Valve de contrôle 3 voies V5013R1040, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 15, 4 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1057
Valve de contrôle 3 voies V5013R1057, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 20, 6,3 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1057
Valve de contrôle 3 voies V5013R1057, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 20, 6,3 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1065
Valve de contrôle 3 voies V5013R1065, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 25, 10 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1065
Valve de contrôle 3 voies V5013R1065, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 25, 10 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1073
Valve de contrôle 3 voies V5013R1073, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 32, 16 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1073
Valve de contrôle 3 voies V5013R1073, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 32, 16 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1081
Valve de contrôle 3 voies V5013R1081, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 40, 25 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1081
Valve de contrôle 3 voies V5013R1081, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 40, 25 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1099
Valve de contrôle 3 voies V5013R1081, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 50, 40 Kvs m3h
https://honeywell.scene7.com/is/image/Honeywell65/hbt-bms-v5013R
V5013R1099
Valve de contrôle 3 voies V5013R1081, plage : 50:1, taux de fuite : 0,05 %, course Kvs : 20 mm, vanne : DNS 50, 40 Kvs m3h
